Lähiside antenn

[es3bq]

Küsimus "tarkade klubile" : "Missugune antenn 80 m-l oleks kõige sobivam lähi sidedeks?" (eesti piires);Ingliskeelne lühend NVIS - Near Vertical Incidence Skywave.

[es1cw]

Küsimus "tarkade klubile" : "Missugune antenn 80 m-l oleks kõige sobivam lähi sidedeks?" (eesti piires);Ingliskeelne lühend NVIS - Near Vertical Incidence Skywave.

Parim - suhteliselt madalal (max 10m kõrgusel) paiknev täislaine (arvestuslik traadi lähtepikkus meetrites valemist 303/töösagedus) ruut (loop). Töötamise põhimõte - nagu 2 el Quad, reflektoriks on maapinna elektrit juhtiv osa. Kogu kiirgus otse üles, Päikese kiirguse poolt ioniseeritud kihi "D" (muutuv kõrgus päeva valgel ajal, kõrgus kõigub 70...90km vahel. Pimeduse tulekuga kiht laguneb) vastu. Ja sealt alla lehvikuna.
Sama toimub ka madala 1/2WL dipooli (või Inv-Vee dipooli) puhul. Ainult et üldjuhul dipooli efektiivsus on väiksem kui täislaine vibraatori korral.
Rapla poolt vaadatuna, et katta kogu Eestit, võiks ruudu läänepoolne külg olla mõnevõrra tõstetud, et kiirguse allatulevat lehvikut veidi suunata Ida poole....
Impedans toitepunktis sõltub aluse el.juhtivusest. Kui see on vilets, siis võib arvestada 110 oomiga (toitekaabel 75 oomisest kaablist 0,5WL x lühendustegur ehk ca +/- 27m). Kui hea, siis väiksemad oomid. Igal juhul SWR ei tohiks väljuda 1:2 suhte piiridest.
Muidugi on veel võimalusi, soovitan guugeleda jänki saitidel, saad inspiratsiooni...
de 1CW

[ES2TL]

Vea traati nii, nagu võimalik. Mul endal suht suur krunt -2500, kuid ega see ülesanne nii lihtne ei olnudki. Viljapuud jms.... Välja kukkus mingi ristkülik ja traadi kõrgus 5....8 m ning kasutasin kättejuhtuvat 1.2 mähisetraati. Baluniks tegin ferriidil 4:1, proovisin ka muid suhteid, kuid minul oli see parim. Töötab! Eesti 80m ei mingeid probleeme. Kaugeim side Jaapaniga, seegi kogemata.

Edit: Unustasin lisada, et see u 83 m pikkuse traadiga loop-
antenn töötab v hästi lisaks 80m ka 40m, 20m, 10m, ka 2m

[Hunt]

Üks võtmesõna, mida otsida NVIS puhul - "AS-2259".

Näiteks:

http://www.marc.on.ca/marc/ares/documen ... ntenna.pdf
http://arrl-ohio.org/SEC/nvis/Modified% ... ntenna.pdf

Häid ideid saab ka siit:

http://www.n6cc.com/antenna-system-ideas

[ES2RDX]

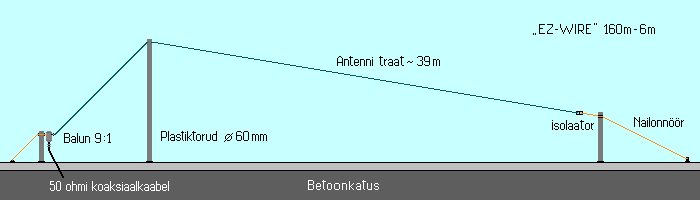

Mul polnud ka sellise lihtsa "EZwire" antenniga probleeme enda kuuldavaks tegemisega Eesti ulatuses, seda QRP võimsusel.
Ka sissetulevad eetrimürad 80 m-l olid väikesed:



Kahjuks tuli see maja renoveerimisel katuselt maha võtta ja nüüd pean uued kinnitused välja nuputama,
(vanad jäid paksu isolatsioonikihi alla) või üritama antenni mujale tõmmata, millega on samuti probleeme.

[ES6EI]

Küsimus "tarkade klubile" : "Missugune antenn 80 m-l oleks kõige sobivam lähi sidedeks?" (eesti piires);Ingliskeelne lühend NVIS - Near Vertical Incidence Skywave.

Ei julge ennast küll "tarkade klubi" liikmeks pidada, aga pooldan ikka seda vana häääd, 1/2 laine dipolit, 6 aastat üleval, kui vähegi levi, siis 5/9 saan igast nurgast, tihtipeale aga ...+20 pealekauba. /Ainult ära seda mingil juhul tsingitud ehitustrossist valmista!!/
Kui krundil ruumi napib, töötab häste ka nn. autotrafo sobitusega 1/8 vertikal, mul ainult 4 vastukaalu, aga Eesti piires saan 1...2 palli väiksema raporti kui 1/2 dipoliga.
Edu traatide vedamisel ...või toru püsti upitamisel!
..6EI

[Evo]

/Ainult ära seda mingil juhul tsingitud ehitustrossist valmista!!/
..6EI

Ja minul on sellest materjalist Inv-V juba kümmekond aastat üleval, pole roostet kallal, veidi hallikamaks on tõmbunud, eks need ole atmosfäärisaastad. SWR on paigas, saadab ja võtab vastu. Ju vist on asi konkreetses materjalis ja hinnaklassis.
Ostes sai küsitud just trossi, mis oleks mõeldud välitingimustesse ning ilmastikukindel.
Marki enam aastate möödumisel ei mäleta.

[es1cw]

Kui krundil ruumi napib, töötab häste ka nn. autotrafo sobitusega 1/8 vertikal, mul ainult 4 vastukaalu,
..6EI

Võta hoog maha -jutt on 80m lainealast. Teiseks - mistahes vertikaalne vibraator omab minimaalse kiirguse just meile vajalikus suunas s.o. antud juhul (Eesti pindala katmine) otse üles. Ehk siis töötab a) pinnalaine ulatuses või b) horisondile kaugemale kui 1000 km....
de 1CW

[ES6EI]

Postitasin siin ainult seda infot, mis /soovi korral igaühele/ minu juures oma silmaga näha, käega katsuda ja transiiverist kõrvaga kuulda.... muus osas ei võta sõna.
..6EI

[es6pz]

ES1CW pakkus juba alguses kõige parema antenni lähisidede pidamiseks 80m lainealal. Ca 10 w väljundvõimsusega on reaalne saada 200 km raadiuses 59+60Db !

[es1cw]

Üks võtmesõna, mida otsida NVIS puhul - "AS-2259".

Ei ole parim viide - see "AS-2259" on US Army " Vietnami sõja "surplus" kraam, mis vedeleb igas USA nurgas. Originaalantenni "vuntsid" on liialt lühikesed 40/80m lainealadel kasutamiseks. Sellepärast see täiendav "poolitamine". Kujund ise on muidugi õige ja sobib meie LL Välipäeval kasutamiseks, kui arvestada õiged mõõdud. Ja 40m dipooli asemel kasutada lihtsalt nööri....
de 1CW

[officer]

Ei julge ennast küll "tarkade klubi" liikmeks pidada, aga pooldan ikka seda vana häääd,
..6EI

jah, sinu klubi on Viljandi lähedal ja ka Tallinnas.

[Hunt]

Ei ole parim viide - see "AS-2259" on US Army

Andsin selle võtmesõna seepärast, et enamus HAM NVIS antenne on rohkemal või vähemal
määral selle AS-2259 antenni modifikatsioonid, ja siis on seal ka see "AS-2259" ära märgitud,
just nagu ka nende kahe lisatud pdf lingi puhul. Nii leiab otsinguga erinevaid huvitavaid HAM
NVIS variante...

ps. üks reaalne valmistamise juhend 80/40m peale juurde.

http://static.dxengineering.com/pdf/WP-NVIS-Rev2.pdf

[es1cw]

ps. üks reaalne valmistamise juhend 80/40m peale juurde.
http://static.dxengineering.com/pdf/WP-NVIS-Rev2.pdf

See on õige link, puust ja punane ...
de 1CW

[ES2RDX]

ps. üks reaalne valmistamise juhend 80/40m peale juurde.
http://static.dxengineering.com/pdf/WP-NVIS-Rev2.pdf

Kõik oleneb olukorrast. See variant sobib eramajale ja välipäevaks metsa, kus on ruumi, aga mitte kortermajale.
